Descrição de produto
MULTIFUNCTION, controlador “DGTQ” dos indicadores do peso do INDICADOR do TRANSMISSOR do PESO de DIGITAL: TRANSMISSOR DO PESO DE DIGITAL
Indicador do peso/transmissor para a montagem de painel, 4 de múltiplos propósitos dependentes ou canais independentes para a leitura e diagnósticos diretos de cada pilha de carga conectada. A vasta gama de relações disponíveis, faz fácil integrar o peso com todo o sistema da automatização. CE-M approvable (OIML R-76/EN 45501).
CARACTERÍSTICAS PRINCIPAIS

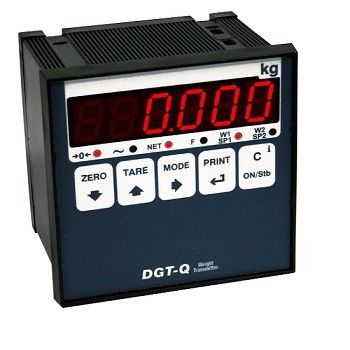

5 fáceis de usar teclado impermeável chave.
Exposição de diodo emissor de luz vermelha altamente eficiente com 6 dígitos de 13 milímetros e 6 diodos emissores de luz para mostrar funções ativas.
Caixa para a montagem de painel no Abs de acordo com o padrão do RUÍDO, 96x96x80 milímetro (lxhxpx). Perfuração 90x88 milímetro (lxh) para a montagem de painel.
Parâmetros da calibração, da instalação, configuráveis do teclado ou do PC com FERRAMENTAS de DINI
Até 10.000e ou 2 multirange x 3000e @ 0,3 µV/d em CE-M aprovaram a versão para legal para o uso de comércio.
Até 1.000.000 divisões displayable com definição interna até 3.000.000 pontos.
Até 8 pontos da linearização do sinal com DINITOOLS (3 do teclado numérico).
Conversão mordida do sigma-delta do A/D 24, até 200 conv. /sec. selecione automaticamente.
Ajustável com até 8 pilhas de carga análogas com resistência de entrada de 350 ohms.
Gestão de um sistema de peso de 4 células digitalmente igualado ou gestão de 4 sistemas de peso independentes.
Gestão mestra/escravo (até 4 escravos/1 mestre).
12 VDC a 24 VDC de fonte de alimentação.
CERTIFICAÇÕES PRINCIPAIS
Certificado do exame modelo da UE (45501:2015)
OIML R76
OIML R61 - MEADOS DE
OIML R51
TRANSMISSOR/INDICADOR: FUNÇÕES
TECLADO DIRETO:
Fixação no ponto zero; Tara, cópia e/ou transmissão de dados semi automáticas e presettable; ON/Stand-by.
SELECIONÁVEL:
X de peso de alta resolução 10; Conversão líquida/bruta ou de lb/kg; Pesa o totalisation; Formulação; Transmissão aprovada do peso a PC/PLC (com opção da memória do álibi de ALMEM); Contagem; Peso do caminhão de In/Out; Pico da posse e.
ENTRADA EXTERNO:
Simulação da pressão chave; Fechamento do teclado.
SAÍDA DO MOSFET:
Controle de ponto ajustado no peso, positivo (na carga) ou no negativo (no descarregamento), ou nas partes (que contam o modo), com pontos iniciais de possibilidade/de desabilitação programáveis, como a verificação direta ou em cima da estabilidade do peso.
PORTAS DE SÉRIE:
Em todos os modelos: Leitura dos pesos da rede, os brutos, e de tara; Esclarecimento; Tara semi automática e presettable; Interruptor da escala; Ajuste de pontos iniciais da ativação das saídas; Leitura/escrita da memória do álibi.
Modelos de DGTQ e de DGTQAN: Leitura dos microvolts ou do conversor do CAD para todos os canais; Exposição de mensagem; Impressão; Ajuste de APW em contar o modo; Simulação da pressão chave; Protocolo de série de MODBUS.
ATRAVÉS DA SAÍDA ANÁLOGA de 16 bocados (DGTQAN):
Saída análoga proporcional ao peso líquido ou de efetivação, positivo (no carregamento) ou negativo (no descarregamento).
OPÇÃO de MASTER/REPEATER (código de MSTSLV)
Programa específico para o uso do indicador como um repetidor universal do peso ou como um repetidor da multi-escala (MESTRE) em combinação com DFW/DGT/MCW.
MODOS DE FUNCIONAMENTO:
repetidor da Multi-escala (MESTRE)
a função que reserva repetir até 32 escalas independentes, com a possibilidade de controlar suas funções, ou de indicar e de imprimir a soma do pesa de todas as escalas.
Repetidor UNIVERSAL do peso
função que reserva repetir o peso de todas as escalas, com a configuração da corda da entrada.
Clique para aprender mais.
SEÇÃO DO I/O
Porto bidirecional de RS232/C configurável para a conexão com as unidades externos.
Porto bidirecional de RS485 ou de RS232/C configurável para a conexão de rede.
Relação de série de PROFIBUS (modelo de DGTQPB).
2 saídas do photomosfet, expansíveis a 6 com a opção de C4OUT: 150 miliampères 48 VAC/150 miliampères 60 VDC (NÃO), com funções configuráveis.
2 entradas do photocoupler do optoisolator: 12÷24 VDC, minuto de 5 miliampère - 20 miliampères máximo, com funções configuráveis.
saída análoga de 16 bits (modelo) de DGTQAN 4-20mA/0-5Vdc/0-10Vdc na escolha. Carga máxima aplicável na corrente de saída: 350Ohm. Carga mínima aplicável na tensão da saída: 10kOhm.
Versões disponíveis do controlador dos indicadores do peso
| |
Código |
Descrição |
 |
DGTQ |
Transmissor para a montagem de painel, com 2 DENTRO e 2 PARA FORA. teclado numérico 5 chave, exposição de diodo emissor de luz, e programa de peso padrão. |
|
DGTQAN |
Transmissor para a montagem de painel, com 2 DENTRO, 2 SAÍDA, saída análoga. teclado numérico 5 chave, exposição de diodo emissor de luz, e programa de peso padrão. |
|
DGTQPB-1 |
Transmissor para a montagem de painel, com 2 DENTRO, 2 SAÍDA, Profibus. teclado numérico 5 chave, exposição de diodo emissor de luz, e programa de peso padrão. |
