Eletrônica de QDI-10K 160 vezes/em segundo RS232 que pesa o instrumento

Descrição de produto

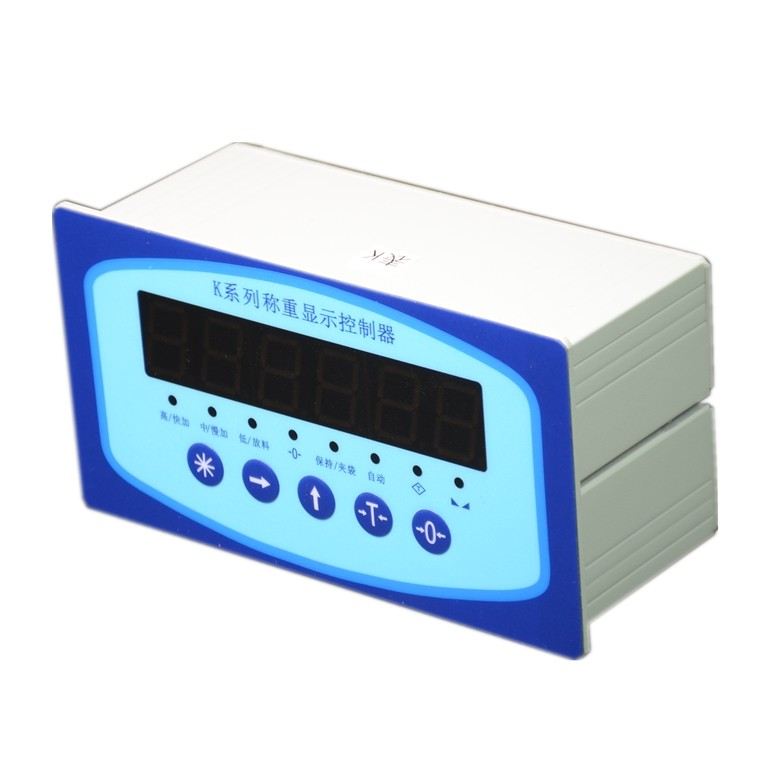

Eletrônica QDI-10K de CONHON que pesa o medidor de empacotamento de Industrial Weighing Instrument do controlador de exposição

descrição do produto:

1. QDI-10K que pesa o controlador é um instrumento de controle multifuncional, 6 dígito 0,8" exposição de diodo emissor de luz, alojamento da liga de alumínio.
2. Pode ser usado como um instrumento de controle do valor do três-ajuste e pode ser ajustado como uma alcunha automática estável da seleção. Pode igualmente ser usado como um instrumento de controle empacotar. Pode igualmente ser usado como um medidor máximo de alta velocidade da posse.
3. equipado com a relação de comunicação RS232, pode ser conectado à grande visualização ótica ou à impressora de série.
4. equipado com o protocolo de relação de comunicação RS485 e de comunicação de ModbusRTU, que pode ser combinado em um sistema de controlo distribuído.
5. medida bidirecional, A de alta velocidade/D (160 vezes/em segundo).
6, quatro contatos da saída do relé, contato suportam a tensão AC200V/1A.
7. Duas entradas do interruptor/botão. Pode ser usado como o modo da acumulação do disparador e ser usado como a escala automática da acumulação.
8. O teclado pode ser travado para impedir o emprego errado durante o uso.
9. equipado com a saída 4-20mA atual, o ajuste digital e a operação fácil.

Processo da ação de vários modos:

1. Há um saco que aperta o método sem funil: o sinal de começo, o saco do começo que apertam, a tara e para adicionar o material após T1 do tempo de atraso (=> de adição rápido para retardar a adição), alimentação lenta são fechados, t2 do atraso, acumulam automaticamente para determinar se é fora da tolerância. Os pobres, tempo “ALrn do alarme t5 são indicados” finalmente, o saco é afrouxado e parado. (Único trabalho do ciclo)

2. Há um funil e um saco que apertam o método:

O primeiro sinal de começo determina se há material no funil.

Com material: aperto do saco do começo, não descarregando (o peso no funil é maior do que o valor de adição rápido) nenhum material: comece adicionar o material (o => de adição rápido para retardar a adição)
O tempo de fechamento de alimentação lento do t2 do atraso, acumula automaticamente para julgar se é fora da tolerância, espera para o sinal de começo
O peso é menos do que a zona zero, e mantém então o T3 do tempo de alimentação, perto a alimentação, frouxamente o saco e para atrasar o tempo t4, casca e para incorporar então a alimentação automática (=> de alimentação rápido alimentação lenta); (no processo de alimentação, você pode apertar o saco); T2 quando alimentar é fechado, do tempo de atraso julgará automaticamente se é fora da tolerância. Se é fora da tolerância, o alarme t5 mostrará “ALrn” e espera para que o sinal de começo aperte o saco, descarrega-os e dá-os um ciclo. }

3. Não há nenhum saco que aperta o método com funil:

sinal de começo determinar se há material no funil
Com material: começo para não descarregar (o peso no funil é maior do que rapidamente o reabastecimento) nenhum material: {o começo a reabastecer (aumento lento do => rápido do aumento), alimenta o tempo de fechamento do t2 do atraso, para determinar automaticamente se é fora da tolerância, se é fora da escala, o tempo do alarme t5 é descarregamento automático seguido, o peso é menos do que a zona zero, e então mantém T3 o tempo de descarregamento, perto o tempo de descarregamento do atraso t4, descasca a pele, e incorpora então o controle de alimentação, e o trabalho do ciclo. }

4. Único modo com medida do funil e aperto do saco:

sinal de começo determinar se há material no funil
Com material: comece não descarregar (o peso no funil é maior do que o valor de adição rápido) nenhum material: comece adicionar o material (=> de adição rápido para retardar a adição), tempo de atraso para o t2 de fechamento de alimentação, acumulação automática
Determine se é fora da tolerância, se é fora da tolerância, o tempo do alarme t5, espera para o sinal de começo, aperta o saco, o descarrega e o descarrega, o peso é menos do que a zona zero, mantém então o tempo T3 de descarregamento, perto o tempo, a casca e a parada de descarregamento do atraso t4. (Único trabalho do ciclo)

Diagrama de bloco do sistema automático da escala da seleção e da acumulação:

Diagrama de embalagem da configuração de sistema da escala:
